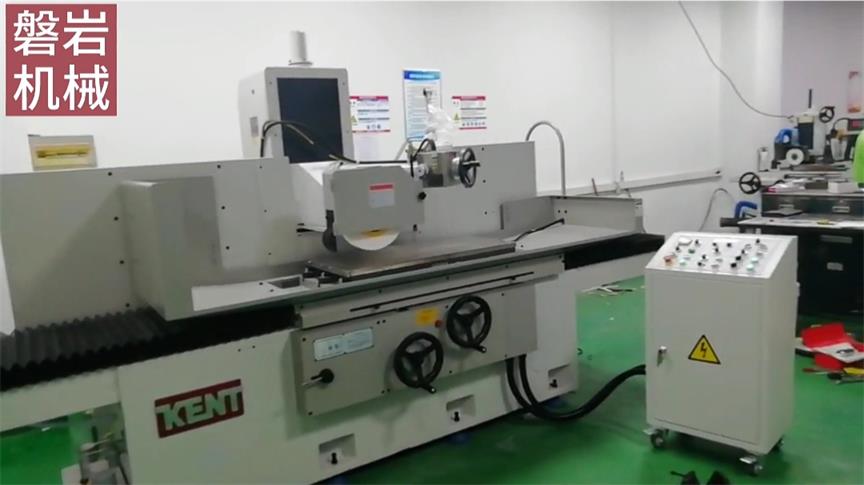

建德磨床根據加工行程,結合加工過程,所研發制造的動柱型大型號磨床,以穩定、精密見長，詳細結構如下：

1. 建德磨床動柱型采用單立柱固定在底座上，立柱體前后移動的方式。本方案定義：主軸磨頭體固定在立柱上后上下（Y向）移動，立柱體沿主機前后（Z向）移動。工作臺在主機座上左右（X向）移動的結構。

2. 建德磨床機臺之立柱、主機、機頭均采用高級鑄鐵鑄造。采用三維計算機軟件輔助優化設計，對于結構內部加強筋的配制經過分析，并經應力消除處理，以粗壯之加強筋強化，提升韌性及防止變型。

3. 建德磨床動柱型X軸采用獨立液壓站與油壓缸，推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。使油溫的溫升對主機的變型不會產生任何影響。

4. 建德磨床動柱型Z軸采用交流電機通過皮帶聯接到絲杠，帶動立柱體在主機上前后移動，實現Z軸進給運動，以穩定前后進給的平穩。

5. X軸Y軸Z軸導軌及螺桿

   X軸和Z軸導軌均采用美國Turcite-B耐磨片，其高負載、低磨耗，能確保最小移動量，加工精度不但易于控制，中小型鑄件之加工更彰顯其運用自如。

6. Y軸滑軌整組硬化處理，滑軌硬度HRC50±3°,頭座再經精密磨削,具有低磨擦系數的減震性質，移動平穩。

 建德磨床動柱型  Y軸、Z軸使用精密梯型絲桿，并采用循環油循環潤滑螺桿，使絲桿在運動時平穩，并使絲桿達到最低磨耗。

7. 主軸組

  建德磨床主軸采用臺灣專業廠家生產，內部配制日本原裝NSK高精度軸承，精度能達到0.003mm以內，并終生免加油。

8.  潤滑

  使用自動循環潤滑系統供油給各導軌和導螺桿。此系統確保了所有關鍵部位隨時能得到適量的潤滑。

9.  除屑

  可根據客戶的加工要求，選配磁性分離器，紙帶過濾器 。

10. 建德磨床動柱型X向采用三防布防護, Y向?qū)к壘捎免k金防護，外觀整潔，防護效果好，堅固耐用。

                                                                                      510建德磨床
